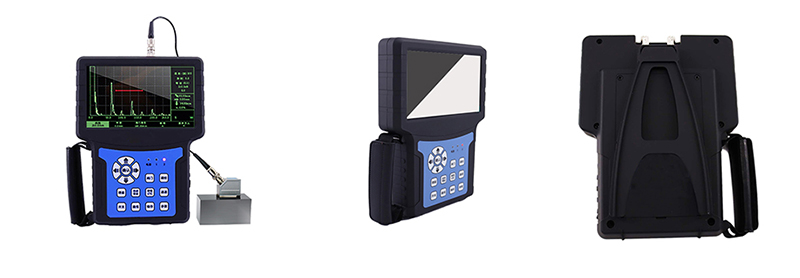

FUT-500便携式多功能超声波探伤仪
一、产品简介:
高分辨率TFT彩色液晶屏(6英寸宽屏),显示内容丰富,便于观察波形变化。
整机重量仅为1kg(含电池),方便携带使用。
仪器具有检测向导功能,引导式操作,简单易用。
仪器预置多项国标标准,方便设定各种DAC、AVG曲线参数。
具有裂纹测深、曲面修正、波形冻结、波形回放等特色功能,方便检测人员判断缺陷类型及缺陷大小。
具有数字滤波功能,在被检测件内部晶粒粗大时,可过滤掉无用杂波。
具有TF卡插槽,方便数据存储及传送。
动态波形存储功能,存储时长可达到30小时。
具有数字高清(HDMI)接口,可连接显示器和投影仪(RJUT510)。
二、技术参数:
增益区间:0.0dB~110.0dB (调节档位0.1dB、1.0dB、2.0dB、6.0dB)
带宽区间:可选择 0.5MHz~4MHz、2MHz~8MHz、0.5MHz~20MHz。
检测区间:2.0mm~5000mm(RJUT-500);2.0mm~7000mm(RJUT-510);钢纵波,可连续调节。
通道:100个(RJUT-500);200个(RJUT-510)
脉冲幅度:矩形波,电压峰值25V~400V可调,每调节档位为25V。
脉冲宽度:30ns~1000ns可调,每调节档位为5ns
脉冲周期:25Hz~900Hz,可手动或自动调节
检波模式:全波、正半波、负半波、射频
工作模式:单晶、双晶
阻抗选择:可匹配100Ω或400Ω
零偏调节:0μs~900μs
波形平移:-45mm~9000mm
水平线性:误差范围≤0.3%
垂直线性:误差范围≤3%
抑制比:0%~99% (数字滤波,对线性度、增益,没有影响。)
底噪幅度:<10%
射频输出阻抗:50Ω
探头灵敏度余量:>60dB(200Φ2平底孔)
探头分辨率:>36dB
探头动态范围:≥32dB
供电电源:内置可充电锂电池,满电可使用八个小时。
配备220V电源适配器,可为仪器充电。(不建议插电使用)
整机尺寸:210mm(长)*160mm(宽)*55mm(高)
整机重量:1kg
三、配置:
探伤仪 1台
直探头 1只
斜探头 1只
探头线 1条
仪器箱 1个
充电器 1个
仪器包 1个
随机资料 1套
